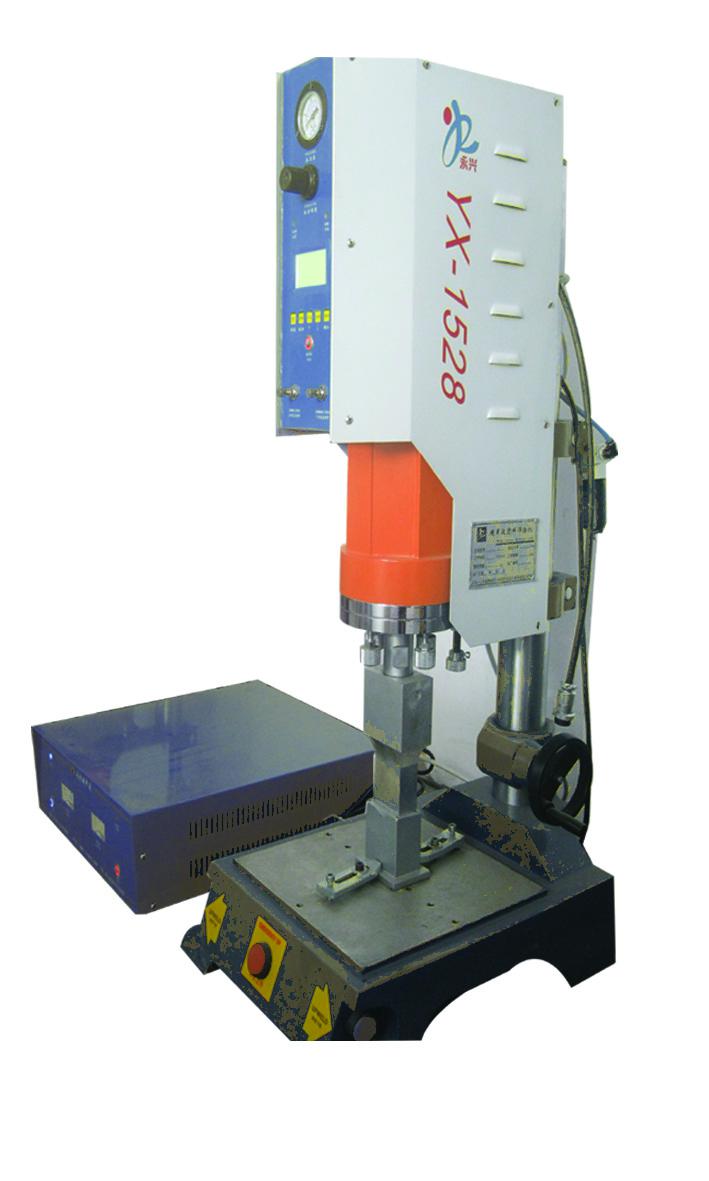

超声波焊接机维修之电感器、变压器的检测方法

	发布日期：[2015/3/23 10:14:55] 点击率：[4186] 来源：泰安永兴超声波焊接设备厂

超声波焊接机维修之电感器、变压器的检测方法: 1、色码电感器的的检测将万用表置于R×1挡，红、黑表笔各接色码电感器的任一引出端，此时指针应向右摆动。根据测出的电阻值大小，可具体分下述三种情况进行鉴别： A、被测色码电感器电阻值为零，其内部有短路性故障； B、被测色码电感器直流电阻值的大小与绕制电感器线圈所用的漆包线径、绕制圈数有直接关系，只要能测出电阻值，则可认为被测色码电感器是正常的。 2、中周变压器的检测： A、将万用表拨至R×1挡，按照中周变压器的各绕组引脚排列规律，逐一检查各绕组的通断情况，进而判断其是否正常； B、检测绝缘性能将万用表置于R×10k 挡，做如下几种状态测试： (1)初级绕组与次级绕组之间的电阻值； (2)初级绕组与外壳之间的电阻值； (3)次级绕组与外壳之间的电阻值。上述测试结果分出现三种情况： (1)阻值为无穷大：正常； (2)阻值为零：有短路性故障；(3)阻值小于无穷大，但大于零：有漏电性故障。 3、电源变压器的检测： A、通过观察变压器的外貌来检查其是否有明显异常现象。如线圈引线是否断裂，脱焊，绝缘材料是否有烧焦痕迹，铁心紧固螺杆是否有松动，硅钢片有无锈蚀，绕组线圈是否有外露等； B、绝缘性测试：用万用表R×10k挡分别测量铁心与初级，初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间的电阻值，万用表指针均应指在无穷大位置不动。否则，说明变压器绝缘性能不良； C、线圈通断的检测：将万用表置于R×1挡，测试中，若某个绕组的电阻值为无穷大，则说明此绕组有断路性故障； D、判别初、次级线圈：电源变压器初级引脚和次级引脚一般都是分别从两侧引出的，并且初级绕组多标有220V字样，次级绕组则标出额定电压值，如15V、24V、35V 等。再根据这些标记进行识别； E、空载电流的检测：(a)直接测量法。将次级所有绕组全部开路，把万用表置于交流电流挡(500mA，串入初级绕组。当初级绕组的插头插入220V交流市电时，万用表所指示的便是空载电流值。此值不应大于变压器满载电流的10％～20％。一般常见电子设备电源变压器的正常空载电流应在100mA左右。如果超出太多，则说明变压器有短路性故障。(b)间接测量法。在变压器的初级绕组中串联一个10/5W的电阻，次级仍全部空载。把万用表拨至交流电压挡。加电后，用两表笔测出电阻R两端的电压降U，然后用欧姆定律算出空载电流I空，即I空=U/R。
